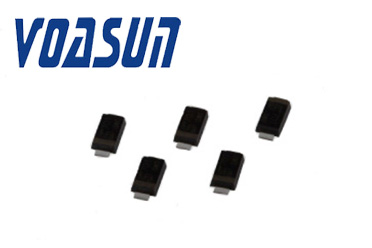

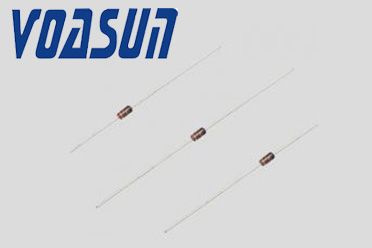

CRD·SEMITEC定電流二極管

定(ding)電(dian)流二極(ji)管，CRD的作(zuo)用實在電(dian)流電(dian)壓或者負載(zai)阻抗撥動的時候給電(dian)路提供穩定(ding)穩定(ding)的電(dian)流，CRD用于穩定(ding)和限(xian)制(zhi)電(dian)流

規格書下載

產品詳情

我(wo)司(si)是Semitec授權代理商，Semitec系列產(chan)品均有在售(shou)，需要了(le)解價格、包裝(zhuang)數，交期以(yi)及產品(pin)資(zi)料請咨詢在線客服！

形名

外形尺寸圖

應用領域
1、用于LED亮度穩定的恒流源
2、LED路燈、LED熒光燈、LED燈泡、LED簡燈
3、恒壓電路，用于位為齊納二極管提供恒定電流
4、恒流源，用于接近傳感器和其他傳感器
5、電池充電/放電電路
6、電解電容器老化設備
7、用于各種半導體設備的恒流測試設備
8、電信線路接口
9、接地漏電斷路器
10、壓電制動器電流源
11、穩定電源電路

規格

一般規定

	E系列	S系列
額定功率	300mW	500mW
額定電壓（脈沖波）	100v（E-101~E-562）	100v（S-101~S-562）
額定電壓（脈沖波）	50V（E-822~E183）	50v（S-822~S-223）
允許反向電流	50mA
接線盒溫度	150℃
工作溫度范圍	-30~150℃	-40~150℃

推薦最大電壓

產品編碼	電壓	產品編碼	電壓
E-101~E-562	100	S-101~S-562	100
E-822	30	S-822T~S-223T	50
E-103
E-123
E-153	25
E-183	25

產品編碼		夾止電流（10v）¹		限制電流		限流電流比I100v/ IP*130V/ IP	溫度系數（%℃）²
SMD	引線型	IP（mA）典型值	最小-最大	V_k（v）	I_k（mA）	限流電流比I100v/ IP*130V/ IP	溫度系數（%℃）²
S-101T	E-101	0.10	0.05-0.21	0.5	IP最小0.8	最大1.1	+2.10 to + 0.10
S-301T	E-301	0.30	0.20-0.4	0.8			+0.40 to - 0.20
S-501T	E-501	0.50	0.40-0.6	1.1			+0.15 to - 0.25
S-701T	E-701	0.70	0.60-0.9	1.4			0.00 to - 0.32
S-102T	E-102	1.00	0.88-1.3	1.7			-0.10 to - 0.37
S-152T	E-152	1.50	1.28-1.7	2.0			-0.13 to - 0.40
S-202T	E-202	2.00	1.68-2.3	2.3			-0.15 to - 0.42
S-272T	E-272	2.70	2.28-3.1	2.7			-0.18 to - 0.45
S-352T	E-352	3.50	3.00-4.1	3.2			-0.20 to - 0.47
S-452T	E-452	4.50	3.90-5.1	3.7			-0.22 to - 0.50
S-562T	E-562	5.60	5.00-6.5	4.5			-0.25 to - 0.53
S-822T	E-822	8.20	6.56-9.8	3.1		最大1.0 （I₃₀/IP）	-0.25 to - 0.45
S-103T	E-103	10.0	8.00-12.4	3.5			-0.25 to - 0.45
S-123T	E-123	12.0	9.60-14.4	3.8			-0.25 to - 0.45
S-153T	E-153	15.0	12.0-18.0	4.3			-0.25 to - 0.45
S-183T	E-183	18.0	16.0-20.0	4.6			-0.25 to - 0.45
S-223T		22.5	20.0-25.0	5.3			-0.25 to - 0.45

25℃環境溫度下通過脈沖波來測量夾止電流和極限電流。
溫度系數根據25和50℃下測量值進行計算。
